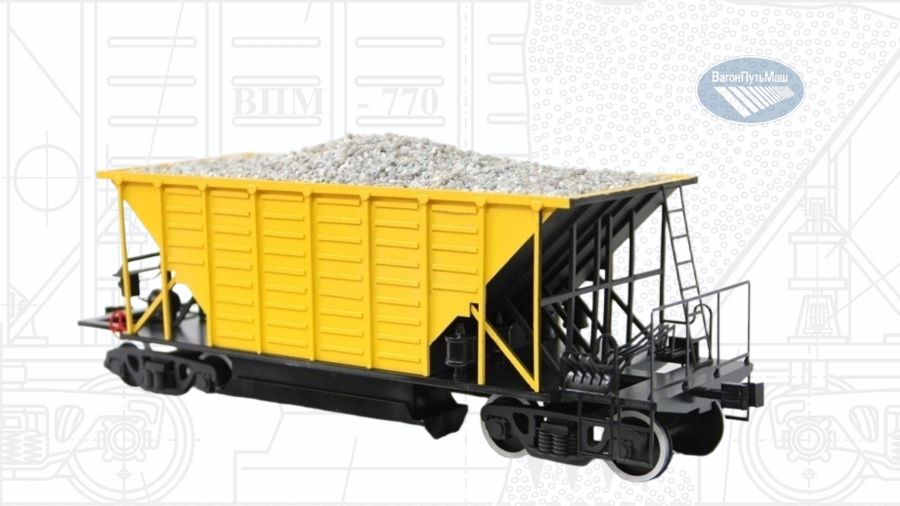

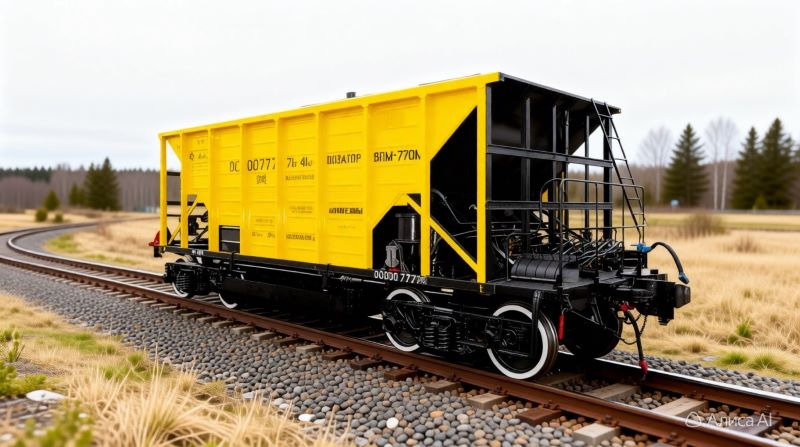

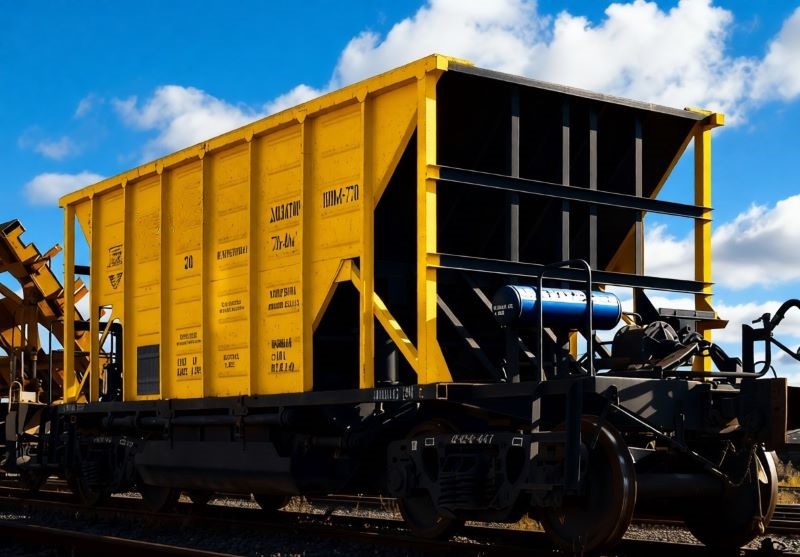

ВПМ-770

Хоппер-дозатор ВПМ-770 – относится к числу четырехосных саморазгружающихся подвижных составов. Он разработан для транспортировки любого рода балласта, не нуждающегося в защите от погодных условий в виде осадков. К его преимуществам можно отнести:

• Возможность дозировать и выравнивать балласт во время разгрузки.
• Механизированную систему, позволяющую совмещать процессы разгрузки и укладки балласта.
• Опция остановки сгрузки балласта.
• Опция, ограничивающая сгрузку балласта в середину пути.

Вагон создан для колеи 1520 мм широко используется при реконструкции и ремонтных работах на ж/д путях России и странах СНГ. Такая популярность обусловлена возможностью применения его на деревянных и железобетонных шпалах с различными типами скреплений. Дозирующий механизм позволяет отказаться от разгрузки балласта временными насыпями для последующего перемещения с помощью ручного труда. Фракция транспортируемого балласта должна находиться в пределах значений от 5 до 70мм.

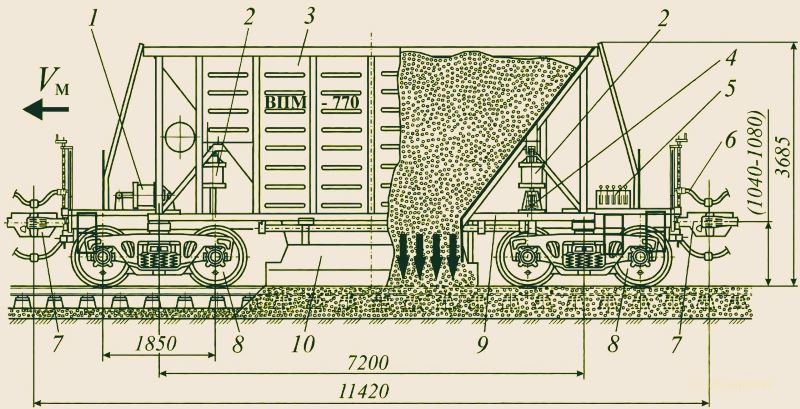

Ходовая часть состоит из двух двухосных грузовых тележек модели 18-100. Рама, кузов и бункер выполнены из металла и составляют несущую конструкцию вагона. Бункер оснащен двумя люками наружного типа и двумя внутренними. На каждом люке имеется крышка, установленная на валу, она подвижна и имеет возможность поворачиваться вместе с валом. Крышки разгрузочных люков вместе с валами являются механизмом привода крышек и представляют собой одинаковую систему как для наружных, так и для внутренних механизмов. Открытие и закрытие крышек осуществляется при помощи рычага оснащенного пневмоцилиндром. Для каждой крышки свой пневмоцилиндр.

Под бункером на четырех тягах подвешен подвижный дозатор. Опускание и подъем дозатора производится с помощью рычага. Запуск дозатора осуществляют два пневмоцилиндра, которые располагаются по обеим сторонам вагона.

В средней части дозатора находится экран, на вершине которого по обоим концам закреплены Р-образные стойки. Экран с двумя пневмоцилиндрами, фиксаторами и направляющими составляют механизм ограничения засыпки.

В данной модели хоппер-дозатора имеются две пневматические магистрали. Элементы рабочей пневматической магистрали промаркированы голубым цветом. Тормозной пневматической магистрали – красным. Соединители рукавов разных магистралей совмещать категорически запрещено.

Регулируют рабочее положения дозатора с помощью двух щитков, расположенных по обеим сторонам вагона. Они позволяющие управлять механизмами и производить дозирование.

Модель ВПМ-770 имеет:

• стояночный тормоз для надежной фиксации подвижного состава,
• типовую автосцепку СА-З,
• несимметричную рычажную тормозную систему передачи вагонов бункерного типа,
• переходную площадку и упоры дозатора, что исключает смещение дозатора как при опускании и подъеме дозатора, так и в и транспортном положении.

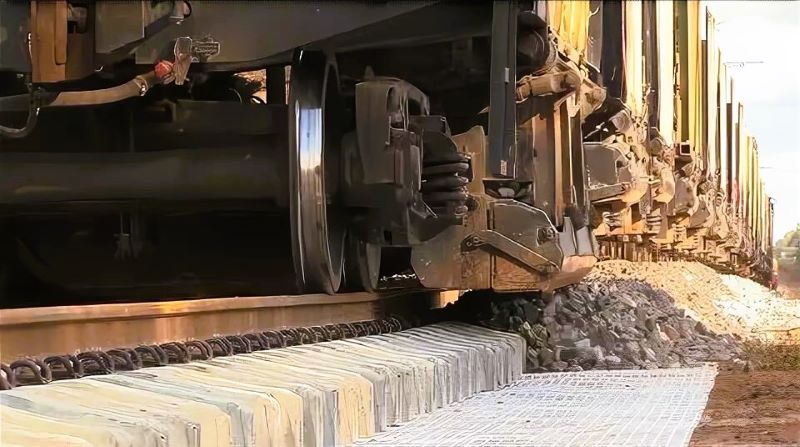

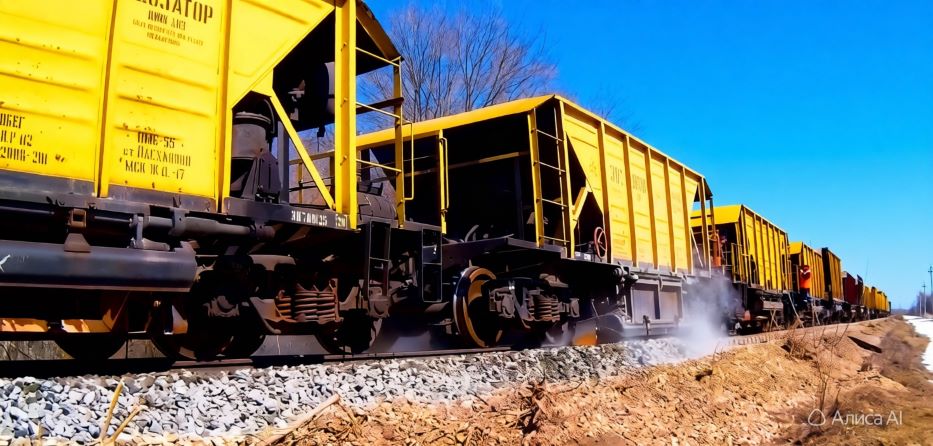

Для разгрузки ВПМ-770 дозатор опускается. Такое его положение считается рабочим. Разгрузочные люки открываются, и балласт ссыпается через дозатор на рельсошпальную решетку. В процессе разгрузки балласт одновременно дозируется и разравнивается. Высота слоя насыпи балласта зависит от того на какой уровень был выставлен дозатор относительно УВГР. Выгрузку можно прервать в любое время, для этого достаточно закрыть крышки разгрузочных люков.

Купить Хоппер-дозаторов ВПМ-770 можно у нас.
